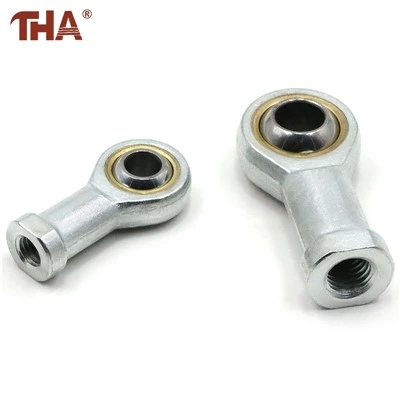

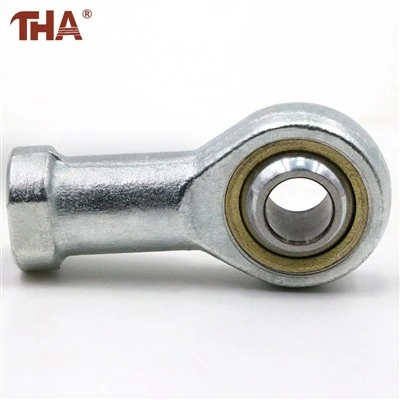

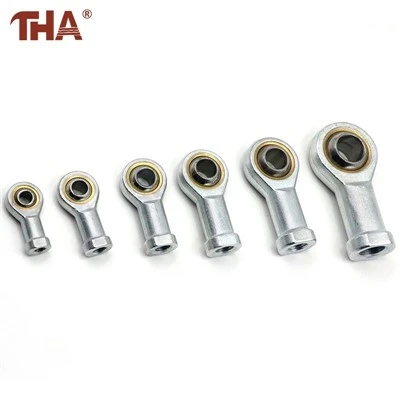

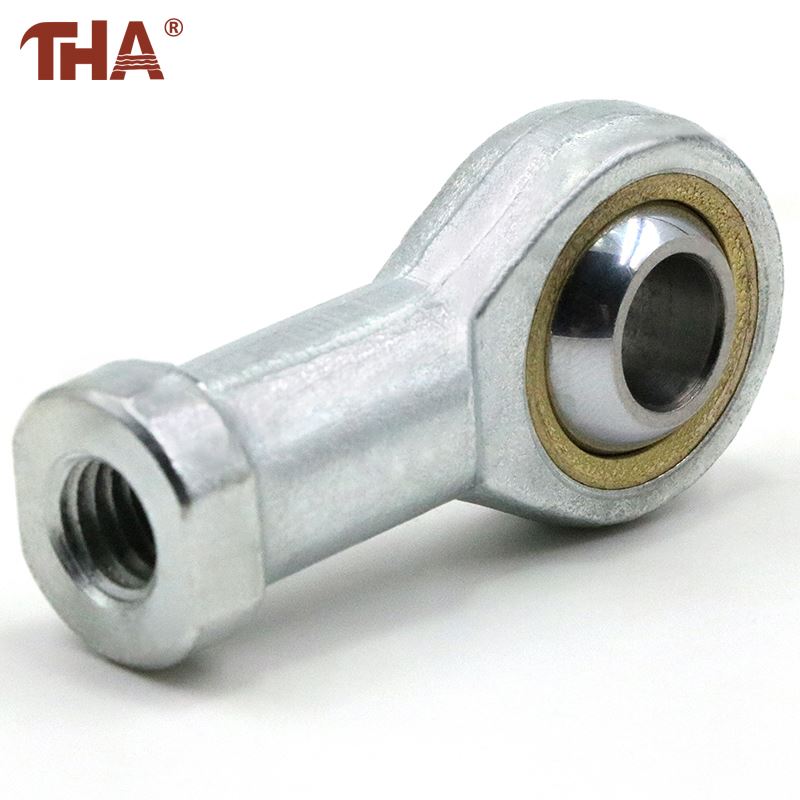

SI16 Desni ženski zglob

Detalji o proizvodu

Jedna strana SI16 prima spojnu šipku kroz unutrašnji desni-navoj M16. Na suprotnom kraju nalazi se sferni ležaj sa središnjim provrtom od 16 mm za spojni klin.



Unutrašnji prsten se može nagnuti unutar kućišta, omogućavajući dva povezana dijela da rade kada njihove središnje linije nisu savršeno fiksirane u jednom ravnom položaju. Ovo kretanje je ograničeno geometrijom ležaja i ne treba ga tretirati kao neograničenu rotaciju.



SI identificira kraj šipke sa ženskim-navojem. Razlikuje se od tipa SA ili POS muškog-navoja, čak i kada sferni provrt ima isti promjer.



Opis proizvoda

Instalirani središnji razmak može se podesiti promjenom koliko daleko navojna šipka ulazi u kućište. Dovoljno zahvatanje navoja mora ostati unutar kraja šipke nakon podešavanja, a kontranavrtka bi trebala osigurati konačni položaj.



Budući da SI16 koristi desni-navoj, okretanje šipke mijenja dužinu veze u normalnom smjeru zatezanja. Spoj koji zahtijeva podešavanje rotacijom jedne zajedničke šipke može koristiti suprotne smjerove navoja na svoja dva kraja; u tom slučaju, odgovarajuća lijeva-komponenta se mora naručiti zasebno.



Zakretni vijak ili zatik treba da se stegnu uz unutrašnji prsten, a ne da stisnu spoljašnje kućište. Bočne ploče moraju ostaviti prostora da se kraj šipke artikulira bez kontakta s kućištem na rubu njegovog hoda.



Ovaj spoj je prvenstveno odabran za radijalno opterećenje. Kontinuirana aksijalna sila, udarno opterećenje i potrebni radni kut moraju se provjeriti u odnosu na stvarnu verziju prije ugradnje.



Informacije o proizvodu

Stavka	Specifikacija
Model	SI16
Housing Connection	Ženski konac
Thread	M16 desna ruka
Spherical Bore	16 mm
Bearing Form	Sferni klizni zglob
Glavni smjer opterećenja	Radijalno
Podešavanje veze	Navojnim zahvatom
Potrebni odgovarajući dijelovi	Navojna šipka, kontramatica i klin od 16 mm





FAQ

Da li SI16 ima muški ili ženski navoj?

Ima unutrašnji ženski navoj. Krajevi štapa s muškim navojem{1}} pripadaju drugoj porodici modela.

Da li je konac M16 ljevak?

Ne. Ova SI16 stranica navodi desnu-m16 nit. Lijeva-komponenta se mora identificirati i naručiti posebno.

Može li se kraj šipke koristiti za promjenu dužine veze?

Da. Položaj se može podesiti duž spojnog navoja, pod uslovom da dovoljno navoja ostane uključeno i da je podešavanje osigurano sigurnosnom maticom.

Da li sferni umetak uklanja sve greške u poravnanju?

Ne. Dopušta ograničen ugao artikulacije. Poluga i dalje mora biti postavljena unutar dozvoljenog raspona kretanja zgloba.

Može li se kraj šipke proizvesti za postojeći crtež spojnice?

Izrađujemo crteže prema kupcima prema OEM/ODM-u i prihvatamo narudžbe male kao jedan komad za standardne veličine.



O nama

Lishui Guangyuan Industry & Trade Co Ltd isporučuje muške i ženske krajeve šipki za upravljačke šipke, aktuatore i zglobne priključke strojeva. Odabir se može provjeriti iz smjera navoja, veličine otvora i instaliranog središnjeg razmaka.
